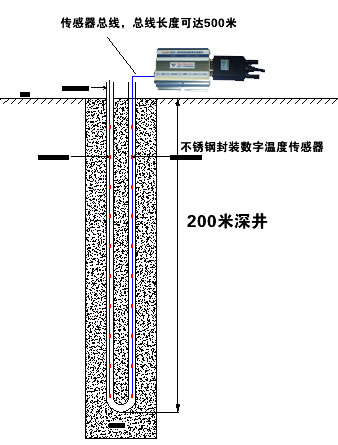

对于地埋换热井,有口径小,深度长等特点,传统的测温方式,如果测量地下200米的井,如下图结构,要放20路线20个PT100传感器.20跟每,若平均放置,即10米放一个探头,则所需线材最少要2000米,在井上需配置一个至少20通道的巡检仪,若需接入电脑进行温度实时记录,该巡检仪要有RS232或RS485功能,根据以上成本估计,这口井进行地热测温至少成本在10000元.虽然选择高精度的PT100可提高系统的测温精度,但对模拟量数据采集,提供精度的有效办法是提供仪器的AD转换器的位数,即提供巡检仪的测量精度,即使控10000元计算的设备,若能够在长距离测温的条件下进行多点测温,能够做到0.5度的精度,则是非常不容量。针对这一需求，搜博推出“地埋换热井在线测温系统”，本系统主要以下几部分组成：

1.传感器. 系统全部采用深井专用封装数字温度传感器,本传感器采用总线方式,可以1000米深井可靠工作.即可耐水压达10Mpa. 传感器精度达到0.01度(0-45度范围)

2.远传温度采集模块. 传感器模块总线长度可达500米,可以可靠地测量500米以内的深井地热温度.

3.上位机软件. 专业的系统在线监测系统软件,具备如下常规功能：实时显示、记录、保存、历史曲线等等功能。

4.防水专用电缆，本电缆可根据用户需求任何订制，可在井下可靠长期工作。

特点与特色

 专业金属垫模技术
 不锈钢外壳封装及专用防护电缆
可以长期在水中工作，IP防护等级达IP67
 防腐，防水，全密封
 抗干扰能力强
 导热性能好，响应速度快
 可在各种恶劣环境下使用

适应地热检测需要，在10-40度范围精度高达0.1度

采用美国Dallas半导体公司的数字化温度传感器DS18B20，传感器采用不锈钢外壳封装，防水防潮。专门设计的传感器不锈钢外壳，仅有0.15的壁厚，具有很小的蓄热量，采用金属垫膜工艺让DS18B20与不锈钢内壁充分接触，同时采用导热性高的密封胶灌封，保证了温度传感器的高灵敏性，极小的温度延迟。SLST1温度传感器支持"一线总线"接口（1-Wire），测量温度范围为 -55°C～+125°C，在-10～+85°C范围内,精度为 ±0.5°C。现场温度直接以"一线总线"的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量。SLST1数字温度传感器都具有唯一的编号，温度采集设备通过编号来识别对应的温度传感器。传感器的引线长度可根据用户需要定制，引线采用3芯专用传感器电线,出厂长度为1米。可用来精确测量土壤温度，传感器的精度和稳定性依赖于美国进口测温芯片DS18B20的特性及精度级别。通过地温数字信号接入自动气象站测量地表、浅层、深层地温.

典型应用：
1、公路表面温度监测　2、膨润土温度监测　3、空调换热井水温测试　4、啤酒生产
5、楼宇自控　6、仓库温度监测　7、环境监测　8、过程温度监测　9、空调监测。
